136

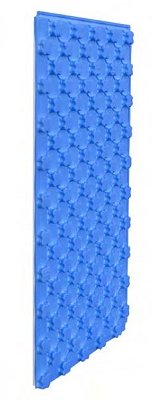

PLACA BASE PARA SUELO RADIANTE
PANEL AISLANTE PLASTIFICADO BASE 23 mm.
(*) Precio placa franco fábrica. Consultar portes.
Datos técnicos
SRPLACAPF2523
Conductividad térmica
( W/m K )
0,034
Resistencia térmica
( m
2
K/W )
0,88
Reacción al fuego
EUROCLASE E
Resistencia a compresión
( kPa )
119
Estabilidad dimensional a 23ºC
<1,6%
Densidad aparente
( kg/m
3
)
25
Altura del tetón
( mm. )
24,5
Espesor de la base aislante
( mm. )
23
Espesor total del panel
( mm. )
47,5
Resisténcia a la flexión
( kpa )
280
Características plastificado
PS Azul 140 micras
Distancia entre tuberías
( mm. )
50
Longitud
Ancho
Espesor Base
SRPLACAPF2523
1310
670
23
13,40
15,23
®
Artículo
€/Placa
€/m
2
Dimensiones ( mm )
Nº Placas
m
2
Nº Placas Base
m
2
SRPLACAPF2523
11
9,68
66
58,08
Presentación
Caja
Palet
€/m
2
CTE
CÓDIGO TÉCNICO
DE LA EDIFICACIÓN
El sistema de solape de los paneles permite una estanqueidad
total del sistema.
La colocación es sencilla al tratarse de un material ligero y muy
manejable.
El plastificado le confiere gran resistencia mecánica y al
envejecimiento, por lo que soporta perfectamente las pisadas
en el proceso de instalación.
APLICACIÓN
MATERIAL
DISPOSICIÓN DEL SISTEMA
VENTAJAS DEL SISTEMA
ALMACENAMIENTO Y CONSERVACIÓN
Diseñado y fabricado como aislamiento térmico de suelo.
Sectores de aplicación residencial, terciario e industrial.
Panel moldeado y plastificado de Poliestireno Espandido Auto-
extinguible (EPS-AU) de alta densidad, de 23 mm. de espesor y
una densidad de 25 kg./m3.
Se presenta con un solapamiento entre paneles mediante
machiembrado a 4 caras, permitiendo una fuerte sujección
entre ellos en el proceso de instalación y evitando puentes
térmicos.
El tetón está diseñado con perfil cónico invertido que permite
la sujección de las tuberias de 16-17-20 mm. Sin necesidad de
grapas o complementos de sujección.
El EPS de alta densidad confiere al panel
de gran aislamiento
térmico, evitando la pérdida de temperatura a través del
forjado.
El almacenaje de los paneles debe hacerse en lugar seco, no
dejando el material expuesto al sol y siempre en su embalaje
original.
El
contacto
con
productos basados
en
aceites
y
disolventes
(tintas y pinturas) es perjudicial para el correcto funcionamien-
to para el que han sido fabricados.
