134
PLACA BASE PARA SUELO RADIANTE
PANEL AISLANTE GRAFIPLAC BASE 19 mm.
APLICACIÓN
Diseñado y fabricado como aislamiento térmico y acústico de
suelo.
Sectores de aplicación residencial, terciario e industrial.
(*) Precio placa franco fábrica. Consultar portes.
MATERIAL
DISPOSICIÓN DEL SISTEMA
MAYOR AISLAMIENTO ACÚSTICO
FRENTE AL RUIDO AÉREO Y POR IMPACTO

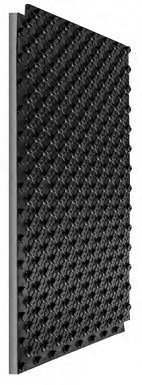

Panel de poliestireno expandido autoextinguible EPS GRAFITO
de baja conductividad térmica y fabricado en alta densidad con
un termoconformado rígido de alto grosor ( 0,6mm. ).
El diseño de los tetones permite que las tuberías queden
sujetas
de una
forma muy
rápida, sin
necesidad
de
grapas
o
complementos.
Este tipo de solapamiento entre paneles permite una sujección
fuerte entre ellos en el proceso de instalación.
Longitud
Ancho
Espesor Base
SRGRAFIPLAC19G
1450
850
19
18,88
15,35
®
Artículo
€/Placa
€/m
2
Dimensiones ( mm )
Nº Placas
m
2
Nº Placas Base
m
2
SRGRAFIPLAC19G
16
19,73
80
98,64
Presentación
Caja
Palet
€/m
2
Datos técnicos
SRGRAFIPLAC19G
Conductividad térmica
( W/m K )
0,031
Resistencia térmica
( m
2
K/W )
0,77
Reacción al fuego
EUROCLASE E
Resistencia a compresión
( kPa )
120
Estabilidad dimensional a 23ºC
0,20%
Estabilidad dimensional a -25 ºC
0,15%
Densidad aparente
( kg/m
3
)
20
Altura del tetón
( mm. )
22
Espesor de la base aislante
( mm. )
19
Espesor total del panel
( mm. )
41
Reducción nivel sonoro por impacto
( dB )
21-25 dB
Temperatura límite de uso
( ºC )
-30, + 80
Distancia entre tuberías
( mm. )
50
Absorción de agua por inmersión
( % en vol. )
4
CTE
CÓDIGO TÉCNICO
DE LA EDIFICACIÓN
VENTAJAS DEL SISTEMA
El sistema de solape de los paneles permite una estanqueidad
total del sistema.
La colocación es sencilla al tratarse de un material ligero y muy
manejable.
La lámina portatubos contiene unos tetones de 22 mm. de
altura de
gran resistencia frente
a la compresión, impactos y
deterioro pudiendo caminar un instalador sin menoscabo de
que el tubo se pueda levantar por deformación de los tetones.
