APLICACIÓN
MATERIAL
DISPOSICIÓN DEL SISTEMA
VENTAJAS DEL SISTEMA
ALMACENAMIENTO Y CONSERVACIÓN
Diseñado y fabricado como aislamiento térmico de suelo.
Sectores de aplicación residencial, terciario e industrial.
Panel moldeado y plastificado de Poliestireno Expandido
(EPS tipo 200) de alta densidad, 30 kg./m3.
La lámina portatubos de poliestireno termoconformado (HIPS)
tiene un espesor de 600 micrómetros.
El solape de los diferentes paneles se realiza mediante una fila
de tetones que se encuentra en los laterales y que tienen una
forma distinta, que les permite solaparse con el siguiente
panel con mucha facilidad. Estos tetones de solape tienen un
diseño en la parte superior para fijar el tubo. Con este solape
se evitan grapas de sujección de las tuberías de 16 y 17 mm.
Este tipo de solapamiento entre paneles permite una sujec-
ción fuerte entre ellos en el proceso de instalación.
El sistema de solape de los paneles permite una estanqueidad
total del sistema.
La colocación es sencilla al tratarse de un material ligero y muy
manejable.
La lámina portatubos contiene unos tetones de 22 mm. de
altura de gran resistencia frente a la compresión, impactos y
deterioro pudiendo caminar un instalador sin menoscabo de
que el tubo se pueda levantar por deformación de los tetones.
El almacenaje de los paneles debe hacerse en lugar seco, no
dejando el material expuesto al sol y
siempre
en su embalaje
original.
El
contacto
con
productos
basados
en
aceites
y
disolventes
(tintas y pinturas) es perjudicial para el correcto funcionamien-
to para el que han sido fabricados.

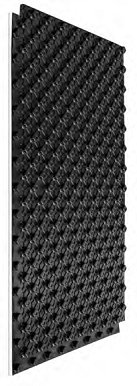

PLACA BASE PARA SUELO RADIANTE
PANEL AISLANTE TERMOCONFORMADO MINI BASE 10 mm.
(*) Precio placa franco fábrica. Consultar portes.
Datos técnicos
SRPLACAGTMCFM
Conductividad térmica
( W/m K )
0,033
Resistencia térmica
( m
2
K/W )
0,45
Reacción al fuego
EUROCLASE E
Resistencia a compresión
( kPa )
200
Estabilidad dimensional a 23ºC
0,20%
Estabilidad dimensional a -25 ºC
0,15%
Densidad aparente
( kg/m
3
)
30
Altura del tetón
( mm. )
22
Espesor de la base aislante
( mm. )
10
Espesor total del panel
( mm. )
32
Reducción nivel sonoro por impacto
( dB )
21-25 dB
Temperatura límite de uso
( ºC )
-30, + 80
Distancia entre tuberías
( mm. )
50
Absorción de agua por inmersión
( % en vol. )
0,50
Longitud
Ancho
Espesor Base
SRPLACAGTMCFM
1450
850
10
16,10
13,09
®
Artículo
€/Placa
€/m
2
Dimensiones ( mm )
Nº Placas
m
2
Nº Placas Base
m
2
SRPLACAGTMCFM
24
29,59
120
147,96
Presentación
Caja
Palet
€/m
2
